Уявіть ситуацію: ви розрахували ідеальний проект перекриття для свого гаража чи будинку, приїжджаєте на металобазу і впевнено замовляєте “швелер чотирнадцятий”. А менеджер у відповідь запитує: “Вам 14У, 14П чи, може, 14Е візьмете, він дешевший?”. У цей момент більшість покупців впадає у ступор. Металопрокат — це не просто залізяка, це високотехнологічний інженерний продукт, який підпорядковується суворим державним стандартам. Незнання маркування часто призводить до того, що забудовник або переплачує за непотрібні характеристики, або, погнавшись за низькою ціною, купує полегшений профіль, який може зігнутися під вагою даху. Щоб ви могли розмовляти з продавцями металу на одній мові та чітко розуміли, за що платите свої гроші, інженери компанії Park Plus підготували цей детальний довідник із розшифровки розмірів та серій металевого швелера.
Ми розберемо геометрію профілю на атоми, пояснимо різницю між паралельними гранями та гранями з ухилом, а також навчимо вас за допомогою звичайного штангенциркуля виводити на чисту воду недобросовісних продавців.
Головна цифра: що насправді означає номер швелера?
Уся класифікація гарячекатаного металевого швелера будується навколо одного головного габариту. Коли ви чуєте назви “швелер 10”, “швелер 16” або “швелер 24”, ця цифра завжди вказує на висоту стінки профілю у сантиметрах.
Швелер має П-подібну форму. Його найширша, вертикальна частина (якщо поставити його у вигляді літери С) називається стінкою. Дві горизонтальні частини, що відходять від стінки, називаються полицями.
- Якщо ви купуєте швелер 10 — висота його стінки становить рівно 100 міліметрів (10 см).
- У швелера 16 висота стінки дорівнює 160 міліметрів.
- У масивного швелера 24 — 240 міліметрів відповідно.
Це базовий розмір, який формує основну несучу здатність балки (її стійкість до прогину). Але висота стінки — це лише половина інформації. Справжній характер профілю ховається за літерами, які йдуть після цифри.

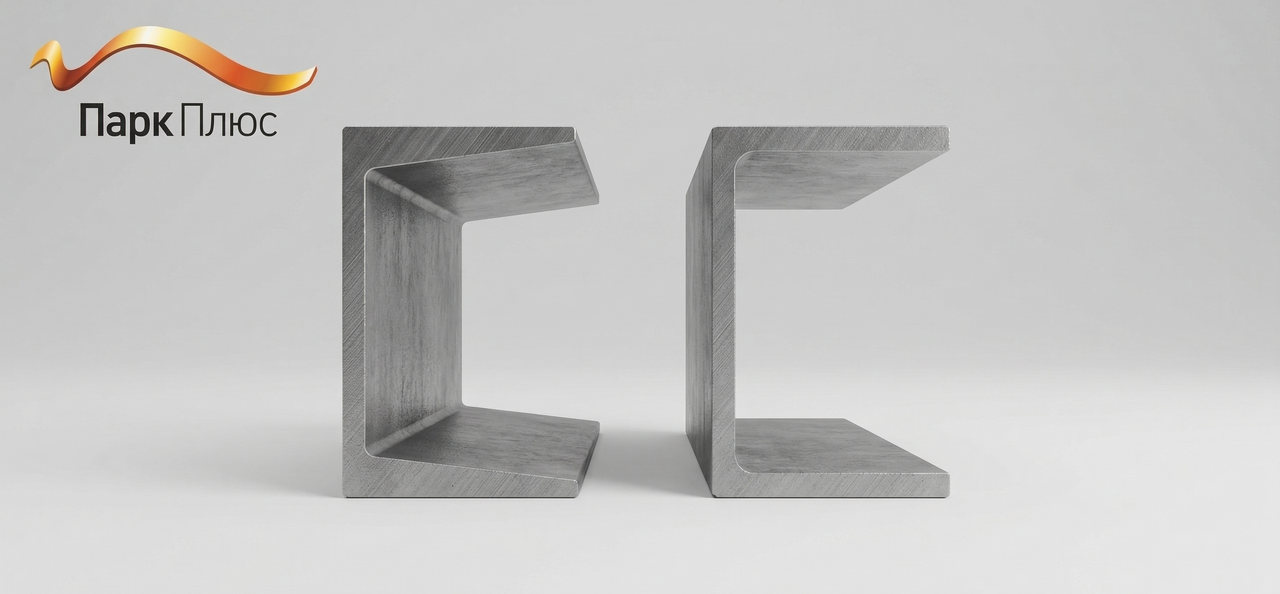

Битва форм: Швелер “У” проти Швелера “П”
Це найважливіший вибір, який вам доведеться зробити. Згідно з ДСТУ 3436-96 (відповідає старому ГОСТ 8240-97), існують дві основні серії масового прокату, які кардинально відрізняються геометрією внутрішньої частини полиць.
Серія “У” (з Ухилом внутрішніх граней полиць)
Це вічна класика металургії. Якщо ви подивитеся на зріз швелера маркування “У” (наприклад, 14У), ви побачите, що зовнішні грані його полиць ідеально рівні та утворюють зі стінкою кут 90 градусів. А от внутрішні грані йдуть під нахилом. Полиця товщає ближче до основи (стінки) і стає тоншою на краях.
- Кут ухилу: Згідно зі стандартом, цей ухил становить від 4% до 10%.
- Переваги: Завдяки потовщенню біля основи, швелер серії “У” має трохи вищі показники міцності на злам та відмінно сприймає бокові навантаження. Він ідеальний для зварних несучих конструкцій, створення ферм та мостів.
- Недоліки: Через похилу внутрішню поверхню до такого швелера дуже складно кріпити щось за допомогою болтів. Головка болта або гайка лягатиме криво. Щоб закрутити болт рівно, доводиться шукати спеціальні клиноподібні (косі) шайби, що в побутових умовах є справжнім головним болем.
Серія “П” (з Паралельними гранями полиць)
Це більш сучасний та технологічний профіль. У швелера маркування “П” (наприклад, 14П) полиці мають однакову товщину по всій своїй ширині. І зовнішня, і внутрішня грані абсолютно паралельні одна одній.
- Переваги: Це мрія будь-якого монтажника. Завдяки плоскій внутрішній поверхні, в такий швелер ідеально лягає дерев’яний брус, металева профільна труба або цегла. Його неймовірно легко з’єднувати за допомогою болтів без жодних косих шайб.
- Сфера застосування: Серія “П” стала абсолютним лідером у приватному та каркасному будівництві. З неї зручно робити косоури для сходів, обв’язку фундаментів, каркаси воріт та перекриття.
Порада інженера: Якщо ваш проект передбачає виключно зварювальні роботи — можете сміливо брати серію “У”, вона часто буває трохи дешевшою та поширенішою на старих базах. Але якщо ви плануєте комбінувати метал із деревом або використовувати болтові з’єднання — ваш вибір виключно металевий швелер серії “П”.
Пастки для економних: літери “Е”, “Л” та “С”
Крім основних “П” та “У”, у прайс-листах великих дилерів можна зустріти інше маркування. Саме тут недобросовісні продавці часто ловлять недосвідчених покупців.
Серія “Е” (Економічні) Цей швелер має паралельні грані полиць, але його стінка штучно стоншена порівняно зі стандартним. Наприклад, стандартний швелер 16П важить 14.2 кг/метр і має товщину стінки 5.0 мм. А швелер 16Е важитиме лише 13.3 кг/метр, бо його стінка зменшена до 4.7 мм. Якщо продавець пропонує вам ціну на швелер нижчу за ринкову на 10%, обов’язково перевірте, чи не підсовують вам серію “Е”. Використовувати економічний профіль для відповідальних перекриттів не рекомендується.
Серія “Л” (Легкі) Це екстремально полегшений варіант. Стінки та полиці тут ще тонші. Швелер 16Л важить всього 7.1 кг/метр (вдвічі менше за стандартний!). Цей матеріал призначений виключно для невагомих конструкцій, декоративних елементів або монтажу гіпсокартонних систем у промисловості. Якщо ви зварите з нього сходи, вони просто складуться під вашою вагою.
Серія “С” (Спеціальні) Цей прокат випускається за окремими техумовами і має нестандартні розміри полиць або потовщену стінку. Він використовується в автомобілебудуванні (для рам вантажівок) або у вагонобудуванні. У приватному будівництві зустрічається рідко.

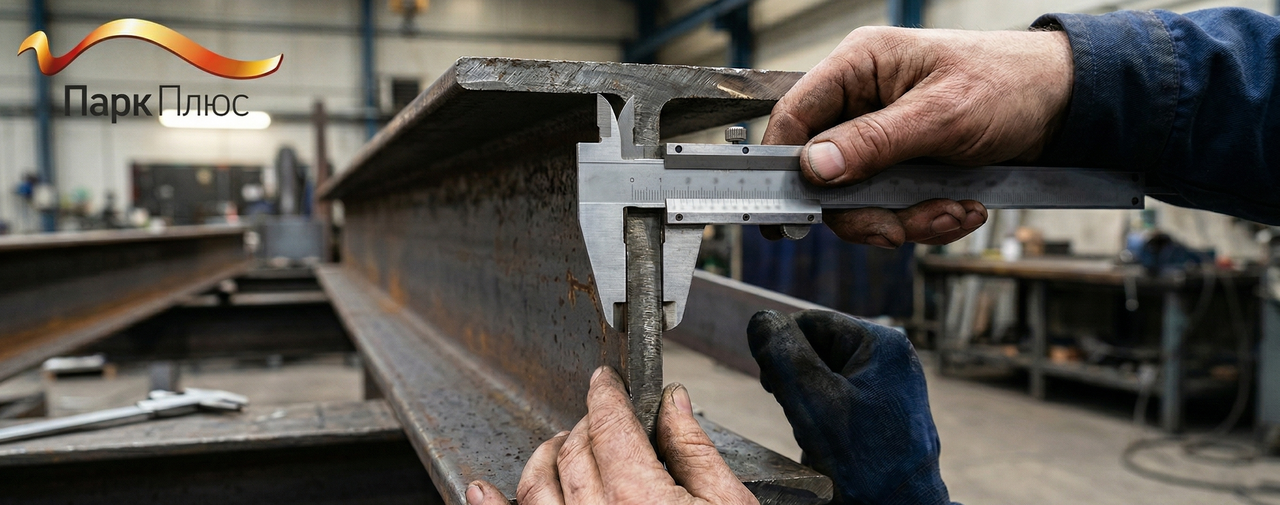

Як перевірити товщину стінки та не стати жертвою обману?
У металопрокаті вага дорівнює міцності, а міцність — це ваші гроші. Купуючи розміри швелера на базі, ви повинні вміти перевірити його справжність. Вам знадобиться лише один інструмент — штангенциркуль.
Справа в тому, що на ринку існують так звані “ТУ-шні” швелери (зроблені за технічними умовами окремого заводу, а не за державним стандартом). Завод може зробити висоту стінки 140 мм (і продавати його як швелер 14), але товщину самої стінки зробити не 4.9 мм (як вимагає ДБН), а, скажімо, 4.0 мм. Візуально ви цього не помітите, але балка втратить 20% своєї несучої здатності.
Алгоритм перевірки (на прикладі найпопулярнішого швелера 14П):
- Виміряйте висоту стінки. Вона має бути чітко 140 міліметрів.
- Виміряйте ширину полиці. Для 14П вона має становити 58 міліметрів.
- Виміряйте товщину стінки (s). Затисніть штангенциркулем центральну плоску частину. Прилад повинен показати 4.9 мм. (Допускається мінусова похибка за ДСТУ не більше 0.5 мм, тобто мінімум 4.4 мм).
- Виміряйте товщину полиці (t). Вона вимірюється на відстані чітко посередині полиці. Для 14П вона повинна складати 8.1 мм.
Якщо показники суттєво менші — перед вами “полегшений” контрафакт. Вимагайте знижку або шукайте іншого постачальника, оскільки такий метал не відповідає розрахунковим інженерним таблицям.
Вага має значення: теоретична проти фактичної
Ще один спосіб контролю — це зважування. Кожен метр прокату має свою фіксовану теоретичну вагу. Наприклад, метр швелера 12П важить 10.4 кг. Метр швелера 20П важить 18.4 кг.
Якщо ви купуєте 10 метрів швелера 12П, на вагах він повинен показати близько 104 кілограмів. Допуски за масою згідно з ДСТУ становлять +3% / -5%. Якщо партія важить на 10-15% менше розрахункової норми — це пряма ознака того, що товщина стінок занижена виробником.
Висновок: інвестуйте у сертифікований метал
Розбиратися в маркуванні швелера — це не забаганка, а сувора необхідність для кожного, хто будує надійно і надовго. Літери “У” та “П” визначають зручність вашого монтажу, а точна товщина стінки гарантує, що ваш дах чи сходи витримають будь-які сюрпризи погоди та експлуатації.
Щоб не грати в рулетку з якістю металопрокату і не бігати по базі зі штангенциркулем, довіряйте професіоналам. У компанії Park Plus ви можете швелер купити виключно заводського, гостівського виробництва (суворе дотримання ДСТУ 3436-96). Ми відкрито надаємо сертифікати якості на кожну партію, де вказана точна марка сталі, реальні розміри та вага. Наші консультанти допоможуть вам підібрати правильну серію (“У” або “П”) саме під ваше завдання, а сучасне обладнання дозволить порізати балки без залишків. Будуйте з розумом і з якісним металом!
